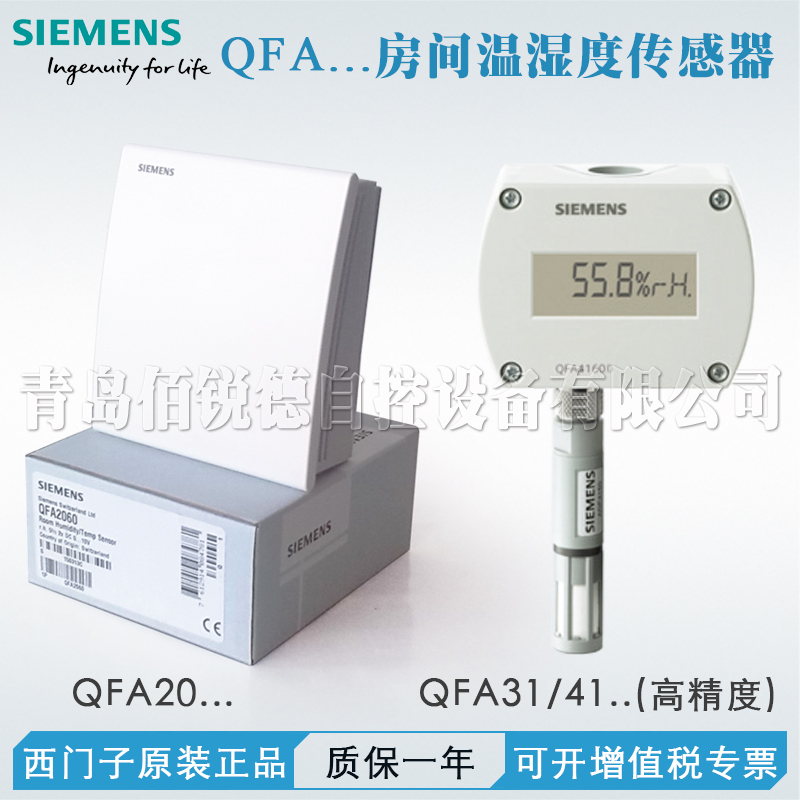

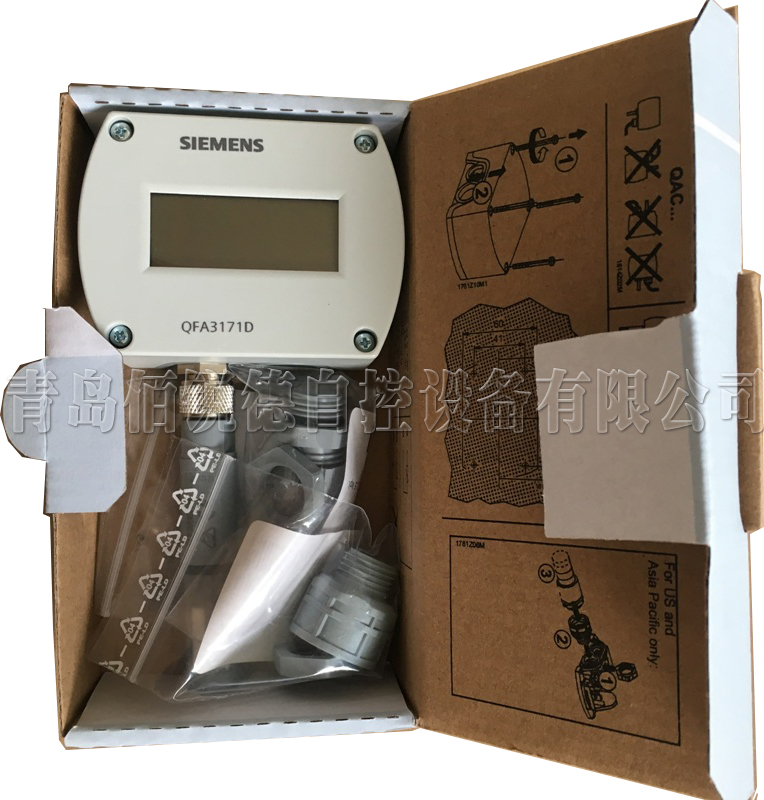

房間溫濕度傳感器QFA3160 QFA3171 ...
測量房間內相對濕度 (高精度) 以及溫度的西門子溫濕度傳感器

用途

西門子溫濕度傳感器QFA3160 QFA3171 ... 用于相對濕度的測量精度和響應時間都有較高要求的空調場合。測量范圍包括了0…100 %整個范圍。
例如：
? 造紙業、絲綢業、藥業、食品業、化學和電子工業等等用于儲藏和生產的設施中
? 實驗室
? 醫院
? 計算機和數字處理中心
? 溫室
? 配合 AQF3100 附件可以用于室外

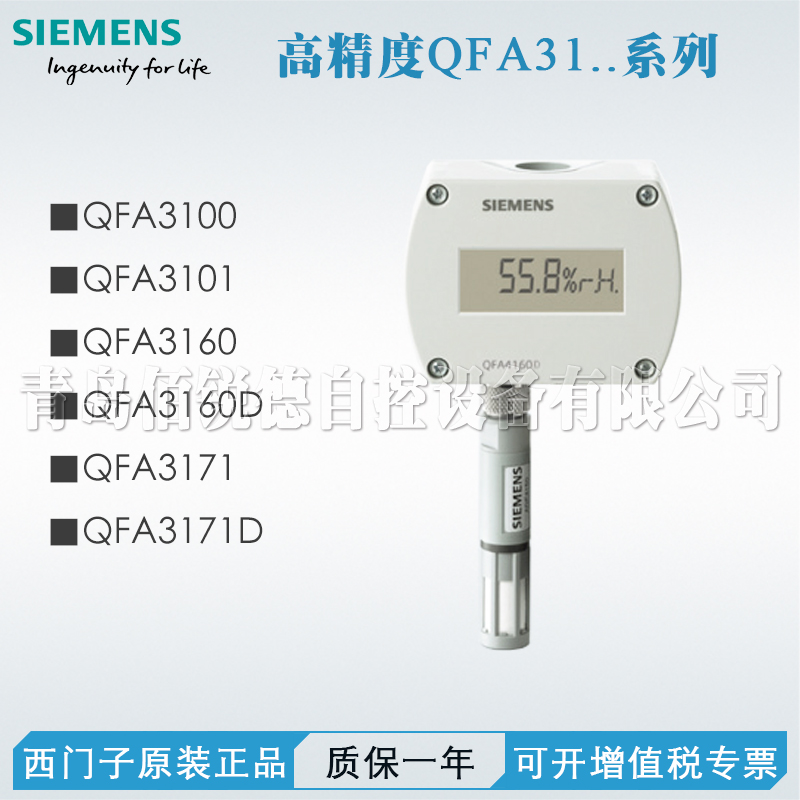

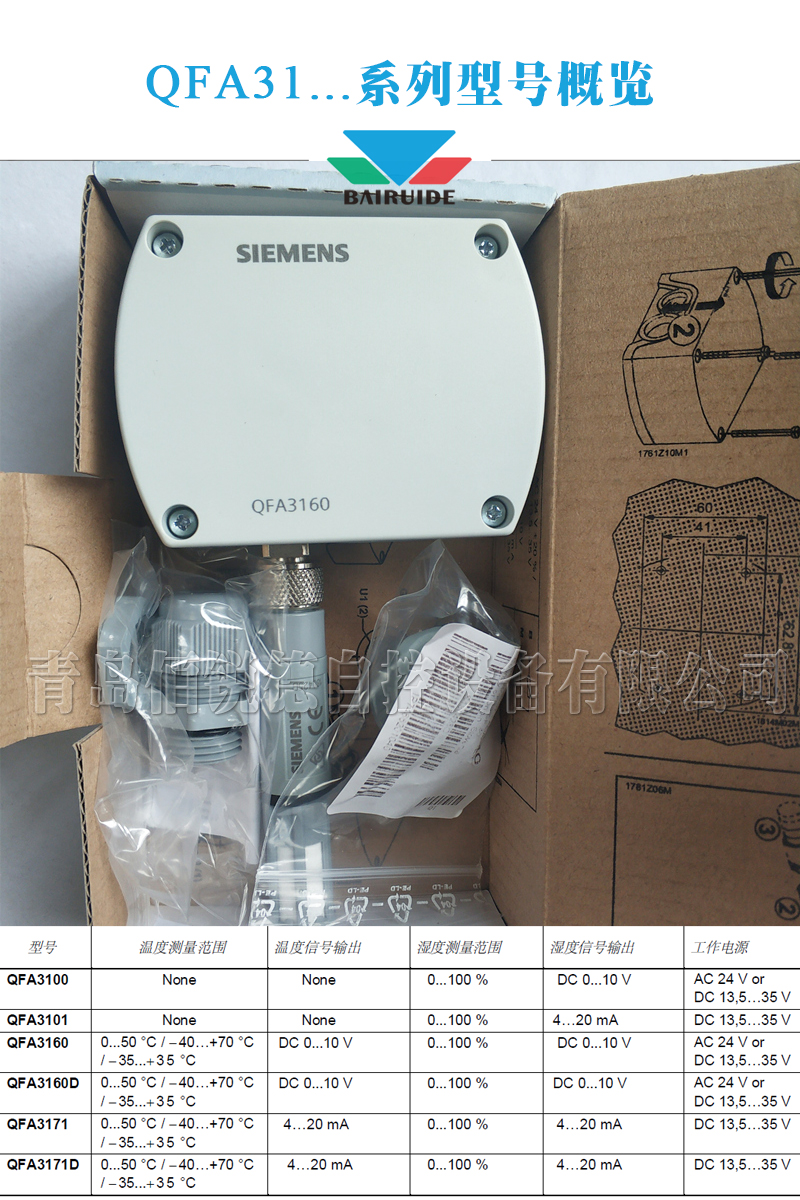

型號概覽

訂貨

訂貨時，請給出產品名和型號，例如.:房間傳感器QFA3160，室外安裝附件AQF3100 必須單獨訂貨。

設備組合

西門子溫濕度傳感器QFA3160 QFA3171 ... 用于所有都能夠獲取和處理傳感器的DC 0...10 V 或4...20 mA 輸出信號的系統或設備。

設計技術

相對濕度

傳感器通過傳感元件的電容值隨濕度變化而成函數方式變化來獲取房間內的相對濕度值。

電子測量電路把傳感器的信號轉換成連續的DC 0...10 V 或者4…20mA 信號，相對應為0...100 % 的相對濕度。

溫度

傳感器通過傳感元件的阻值隨溫度變化而成函數方式變化來獲取風管內的溫度值。

該值根據不同的溫度測量范圍0...50 °C, ? 35...+35 °C, 或者 -40...70 °C 轉換成DC 0...10V 或者 4…20 mA 的輸出信號。測量范圍可以進行選擇。

機械設計

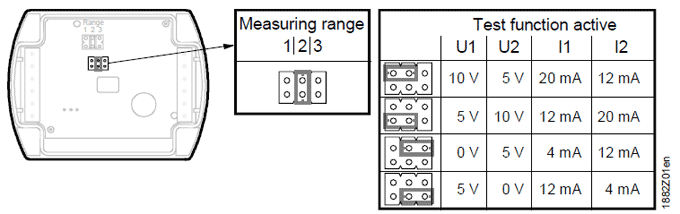

元件設定

設定元件的位置在面板里面。它包括6 個插腳和一個短插頭。它是用來選擇所需的溫度測量范圍和激活測試功能。

不同的插頭位置由以下不同的用處：
? 用于有源溫度測量范圍：
左邊位置短插頭 (R1) = ? 35...+35 °C
中間位置短插頭 (R2) = 0...50 °C (出廠設置)
右邊位置短插頭 (R3) = -40...70 °C
? 用于激活測試功能：
短插頭在水平位置：信號輸出會顯示測試功能激活的值。

出錯

工程注意事項

電纜路由和電纜選擇

安裝注意事項

室內安裝

QFA31…無 AQF3100

安裝位置

注意！

安裝位置

室內安裝

QFA31… 帶 AQF3100

安裝位置

安裝位置

帶 AQF3100 的傳感器必須安裝在垂直位置(防曬罩在最頂部).

安裝說明

安裝說明在AQF3100 包裝內

注意！

當使用 AQF3100 室外安裝套件時，傳感器的的電纜孔應該用索環卡死并打開對面的預留M16 電纜孔。

調試注意事項

接線端

尺寸
